電動車應用方案
-

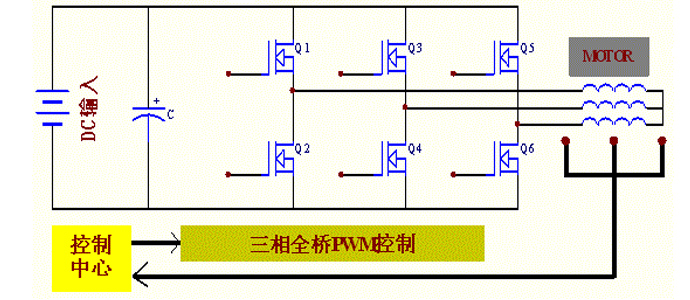

電動車控制器方案：
推薦使用：三相全橋逆變線路依據蓄電池提供的輸入電壓來選擇MOSFET的BVDSS，三相全橋逆變線路
使用的MOSFET管數可依據電動車控制器的功率分為6管、9管、12管、15管、18管、24管等。
可參考下表選擇MOSFET：
蓄電池供電電壓
控制器使用MOSFET管數
推薦飛虹型號
48V
6管
80N07
48V
9管、12管
100N07
60V/64V
9管、12管
80N08-3
60V/64V
12管、15管、18管
100N08-3
60V/64V
18管、21管、24管
140N08
72V
18管、24管
4410

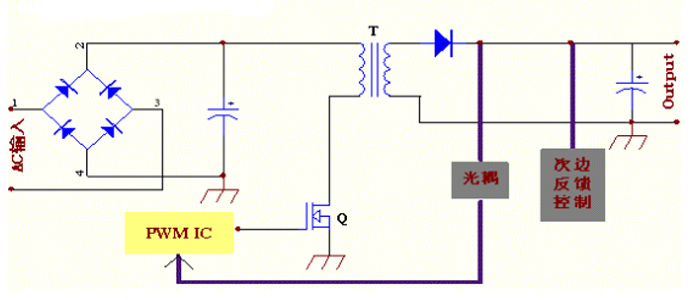

電動車充電器方案：
推薦使用：開關管Q可選用飛虹的高壓MOSFET，主要為8N60、10N60、12N60、15N60、20N60等大功率產品。
-
關聯方案產品
Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) FHP15N60 TO-220 TO-220F TO-3PN GDS 30 3-5 16 600 5 ，10 FHP10N60D/FHF10N60D N TO-220 TO-220F 30 2～4 10 600 0.67 0.8 FHP8N60B/FHF8N60B N TO-220 TO-220F 30 2～4 8 600 1 1.15 FHP12N60W/FHF12N60W N TO-220 TO-220F 30 2～4 12 600 0.49 0.65 FHP20N60B/FHF20N60B/FHA20N60B N TO-220 TO-220F TO-3PN/247 30 2～4 20 600 0.32 0.4 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Vgs=4.5v(typ) Vgs=4.5v(max) FHP80N07L N TO-220 20 1～2.5 80 60 8.4 11 9.5 13 FHP80N08B/FHS80N08B N TO-220 TO-263 20 2～4 90 80 6.8 8 FHP100N07B/FHS100N07B N TO-220 TO-263 20 2～4 100 68 5.9 7.2 FHP100N08B/FHD100N08B N TO-220 TO-252 20 2～4 100 80 6 7.2 Part Number Polarity Package Vgs（±V） VTH（V） ID(A) BVdss(V) Rds（on）(mΩ) With FRD Diode 型號 極性 封裝形式 Vgs=10v(typ) Vgs=10v(max) Part Number Package VGE(th)（V） IC-100℃（A） BVCES（V） VCESAT(V) VF(V) 型號 封裝形式 typ max typ Part Number Polarity Package PIN Ic(A) BVCEO(V) BVCBO(V) hFE 型號 極性 封裝形式 腳位排列 min max Part Number Package PIN VRRM(V) VF(V) IR(uA) IF(A) 結溫Tj(℃) 型號 封裝形式 腳位 typ max max Single Whole Part Number Package PIN Iout(A) Vout（V） VI（V） 型號 封裝形式 管腳排列 min max Part Number Package 峰值反向電壓 正向電流IF(AV)(A) 正向?qū)▔航礦F（V） 反向恢復Trr（ns） 型號 封裝形式 VRRM(V) Single chip Dual chip typ max typ max
